一、TX3520多線控制盤產品概述

　　TX3520多線控制盤是配TX3016、TX3032火災報警控制器上直控單元的擴展，以下簡稱控制盤?？刂票P通過RS485與火災報警控制器進行通訊，RS485接收到控制器的通訊幀，解析數據，根據命令收集直控點狀態、啟動和停止直控點等。

二、TX3520多線控制盤特點

　　TX3520控制盤具有如下主要特點：

　　●內置微處理器；

　　●RS485通訊方式，地址由撥碼開關編碼；

　　●直控點點數在6、10、14點任選；

　　●操作簡單，外觀整潔，使用方便，可靠性高。

　　●按鍵可直接控制直控點啟/停操作，并以有源方式輸出；

　　●電鎖直接對直控點進行手動允許和禁止操作；

　　●直控點設有啟動狀態、反饋狀態和故障狀態指示，并將狀態信息傳送至控制器；

　　●編輯控制器聯動邏輯對每個直控點進行聯動操作。

三、TX3520多線控制盤技術參數

四、TX3520多線控制盤外形與結構

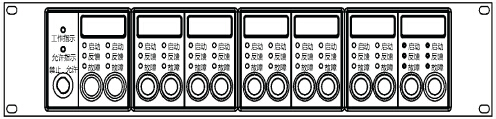

TX3520 多線控制盤面板示意圖

五、TX3520多線控制盤接線端子

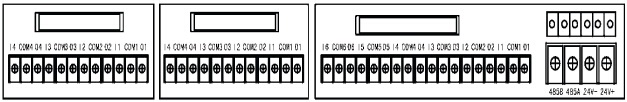

TX3520 多線控制盤接線端子示意圖

TX3520 多線控制盤直控輸出點示意圖

　　1、每一個多線控制盤直控輸出點包含三個接線點O1、COM1、I1，一個后面板包含14組直控輸出點，每一組直控輸出點對應操作盤上一個直控點；

　　2、01直控點啟動輸出；

　　3、I1直控點反饋輸入，需要接入終端電阻；

　　4、COM1直控點輸入輸出公共端；

　　5、TX3520與外部負載接線如下圖所示：
